汽车功放控制或延时器的电路原理
浏览次数: 更新时间:2017-07-29 11:50:00 发布人:user

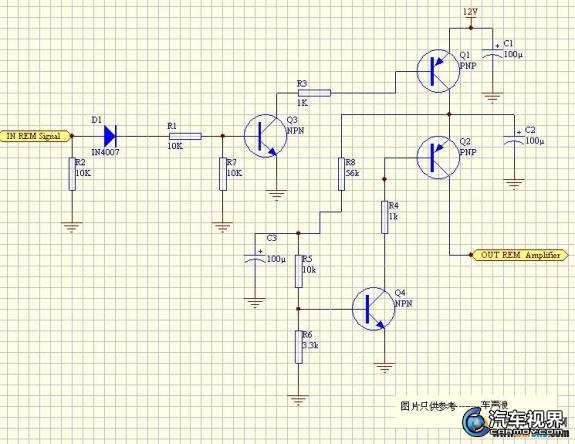

控制信号从D1输入启动Q3,Q3的"C"极低电位时Q1导通,然后电流通过Q1的"C"极对C2、C3充电,C2、C3 会慢慢的被充满!随着C2、C3的充电饱和,充电电流也会越来越小,渐渐的Q4也导通了!Q4导通后由于Q2的基极是低电位,发射极是高电位最后在Q2的 集电极输出去控制功放工作!
由于Q2的输出电压是随着C2、C3的充电电流越小而慢慢升高的!
这个过程的完成没有造成Q2的导通电流的瞬间变大!所以被控制的功放不会有开机电流声!从而起到无声启动的效果!Q2的导通时间是C2、C3的充电时间所以又起到延时启动的作用!
